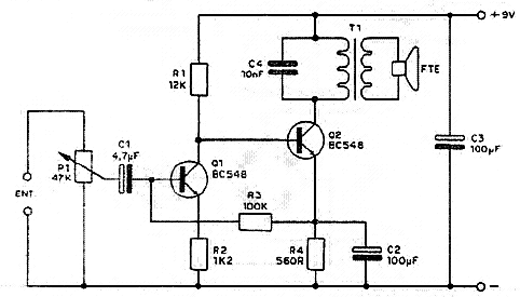

Esta é uma configuração antiga de etapa amplificadora transistorizada com transformador de saída. A potência é da ordem de algumas dezenas de miliwatts e o transformador é obtido de um rádio ou gravador transistorizado antigo fora de uso. Ele pode ser identificado por estar ligado ao alto-falante (que também pode ser aproveitado). O volume é controlado em P1 e C4 determina o tom, podendo ser alterado. A alimentação pode ser feita com tensões de 6 a 9 V. Podemos usar este amplificador em rádios experimentais, intercomunicadores, etc.
Micro Amplificador
