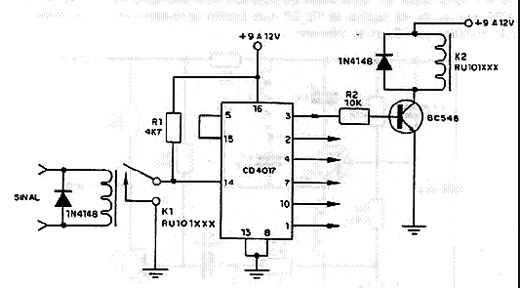

Etapas com transistores e relés são ligadas nas saídas do 4017 (até 10). A cada pulso de sinal, o relé produz um pulso que comuta a saída. Assim, quando uma saída estiver acionada e houver um toque, ela desliga sendo ligada a seguinte. O circuito pode ser alimentado com tensões de 6 a 12 V conforme os relés empregados. O número de relés depende da programação. Veja mais no artigo ART062 - Conheça o 4017. Existem também diversos circuitos seqüenciais com o 4017 na seção de Circuitos Simulados e no banco de circuitos.
Controle Sequencial 4017 por Relé
