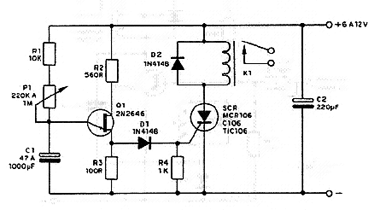

Este circuito utiliza um transistor unijunção, já não mais muito comum, mas de grande versatilidade conforme podemos constatar pelos inúmeros projetos que publicamos com ele. Assim, para obter uma temporização longa, até mais de 1 hora (C1 2 200 µF e P1 = 2,2 M?), temos o circuito da figura que dispara um SCR e com isso trava um relé. O relé deve ter uma tensão de 6 ou 12 V e na alimentação deve ser usada uma tensão de 1 a 2 V maior, para compensar a queda no SCR. O resistor R4 pode ser alterado se houver dificuldade no disparo do relé. O capacitor C1 deve ser de muito boa qualidade nas temporizações longas, para que fugas não alterem o funcionamento do circuito evitando que ele dispare.
Temporizador com UJT
