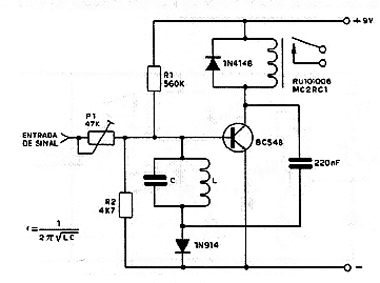

O circuito mostrado na figura abaixo reconhece um tom e dispara um relé quando isso ocorrer. O tom tem sua frequência determinada pelo circuito LC em paralelo com a entrada. Infelizmente, para tons de frequências muito baixas, o indutor deve ter valor elevado o que encarece e dificulta o projeto. No entanto, em alguns, casos os enrolamentos primários de pequenos transformadores possuem a indutância necessária a este tipo de aplicação. A tensão do relé deve ser de acordo com a usada na alimentação. O ajuste da sensibilidade é feito em P1. Sugerimos consultar o artigo que trata do NE567 como alternativa mais econômica para este tipo de circuito (ART118).
Relé de Tom
