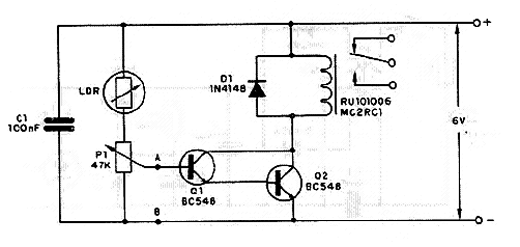

Este circuito faz um relé acionar seus contatos quando luz incidir no sensor, um LDR comum . A tensão de alimentação é determinada pelo relé usado, que deve ser um tipo com corrente máxima de bobina de 100 mA. Se trocarmos o LDR por um resistor fixo de 10 k e ligarmos o LDR entre A e B teremos um circuito que aciona o relé quando a luz que incide no sensor for cortada (relé de sombra). O ajuste de sensibilidade nos dois casos será feito no potenciômetro. Um capacitor entre A e B (10 µF) ajuda a fazer com que o circuito não responda a transientes rápidos (relâmpagos).
Relé de Luz
