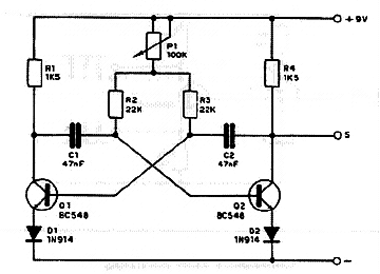

O multivibrador astável da figura gera sinais na faixa de 10 a 10 000 Hz (áudio) dependendo de C1 e C2 e do ajuste de P1. Para uma faixa em torno de 1 kHz os valores dos capacitores são indicados, podendo ser alterados para a faixa de 4,7 nF a 1 µF . O sinal da saída S é retangular e os diodos podem ser substituídos por equivalentes como os BC548. O consumo do circuito é baixo podendo ser alimentado por pilhas ou bateria. Uma aplicação interessante para este circuito é como injetor de sinais.
Astável de Baixa Frequência
