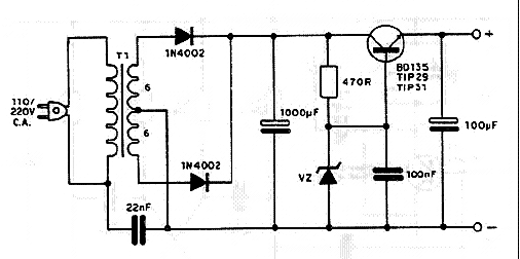

O circuito apresentado pode fornecer tensões estabilizadas de 3 a 12 V de saída com correntes até 500 mA, dependendo apenas do transformador usado. O transformador deve ter tensões RMS um pouco maior do que a desejada na saída. Por exemplo, para 3 ou 4,5 V de saída use um transformador de 6 V. O diodo zener deve ter 0,6 V a mais que a tensão desejada na saída. Por exemplo, para um eliminador de 6 V use um zener de 6,8 V (valor padronizado mais próximo). Para 12 V ouse um zener de 12,6 V. O transistor deve ser montado em radiador de calor. Este eliminador não tem proteção contra curto-circuitos na carga alimentada.
Eliminador de Pilhas Estabilizado
