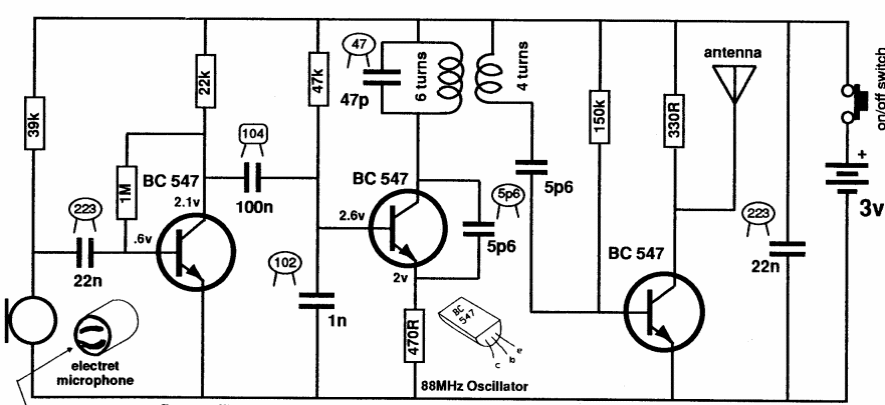

Encontrado numa documentação americana antiga este transmissor tem uma etapa de amplificação de RF. O acoplamento é feito por um transformador de RF onde a bobina de 4 espiras é enlaçada na de 5, ambas em forma de 0,5 cm sem núcleo. Os capacitores são todos cerâmicos.
| Clique na imagem para ampliar |
