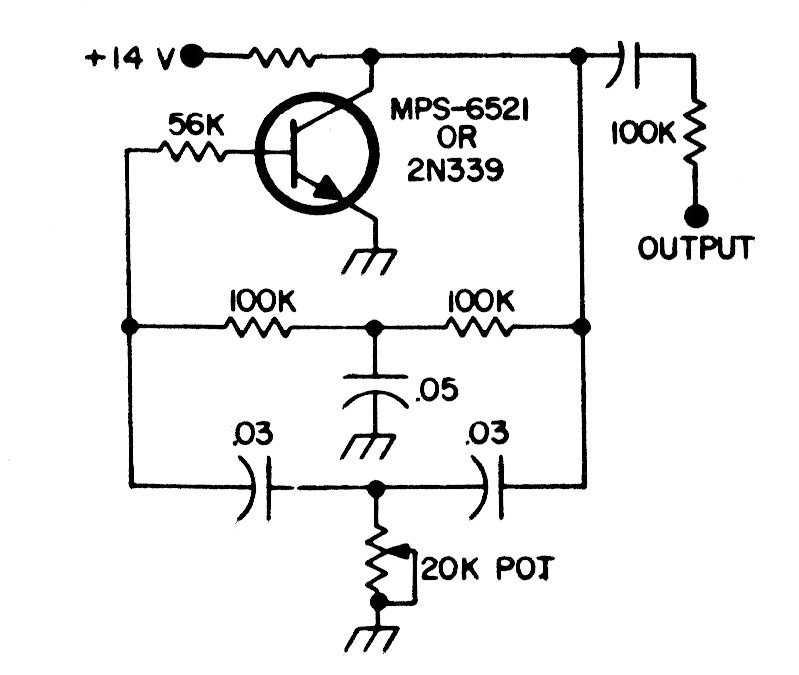

Esta é uma das muitas configurações de oscilador de duplo que pode ser encontrada nesta seção e neste site. Em especial, encontramos esta numa documentação americana dos anos 70, com os componentes calculados para gerar um sinal de 100 Hz. O potenciômetro ajusta o ponto de oscilação, mas também pode ser usado para se obter oscilações amortecidas. O capacitor sem valor pode ser de 47 nF e o resistor de 4k7..
