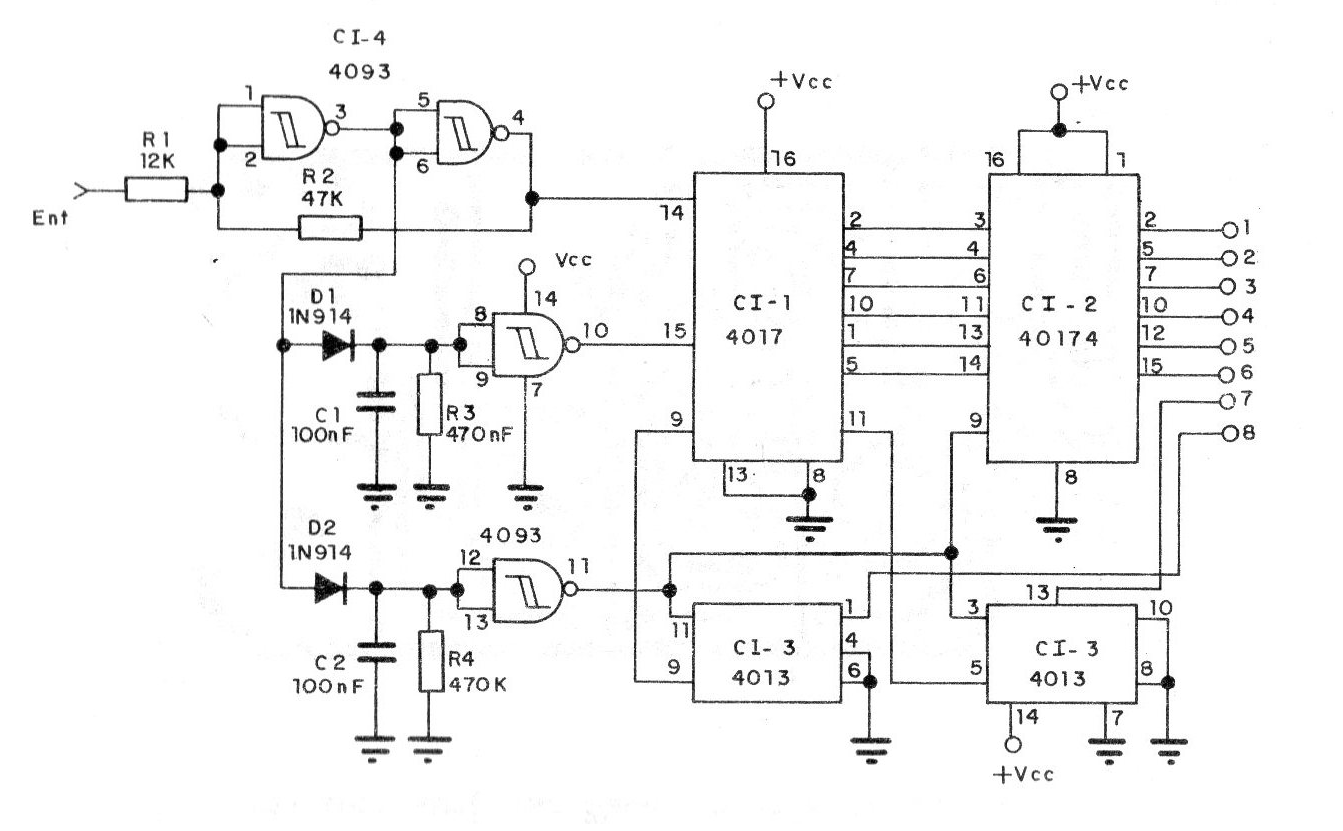

Este circuito pode funcionar num sistema de controle remoto por qualquer meio com o codificador do circuito anterior (CIR13479). O circuito leva uma saída ao nível alto dependendo do número de pulsos que recebe em sua entrada. A alimentação pode ficar entre 5 e 12 V tipicamente o que possibilita seu funcionamento como shield.
| Clique na imagem para ampliar |
