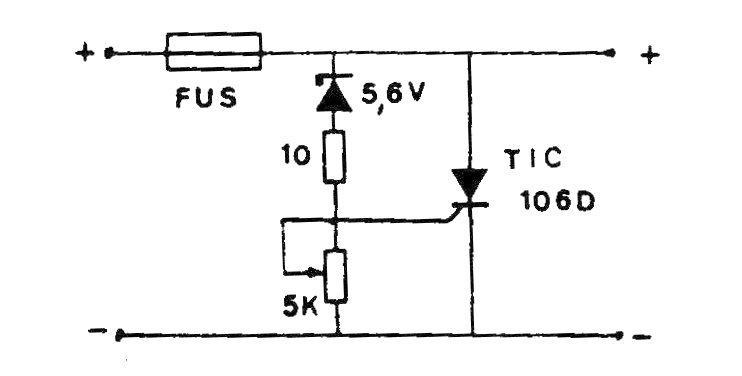

Este circuito aciona com uma sobretensão que é ajustada no potenciômetro. O circuito é do tipo crowbar queimando o fusível no acionamento. O SCR deve ser de acordo com a corrente do fusível e a tensão pode ficar na faixa de 12 a 30 V tipicamente.
