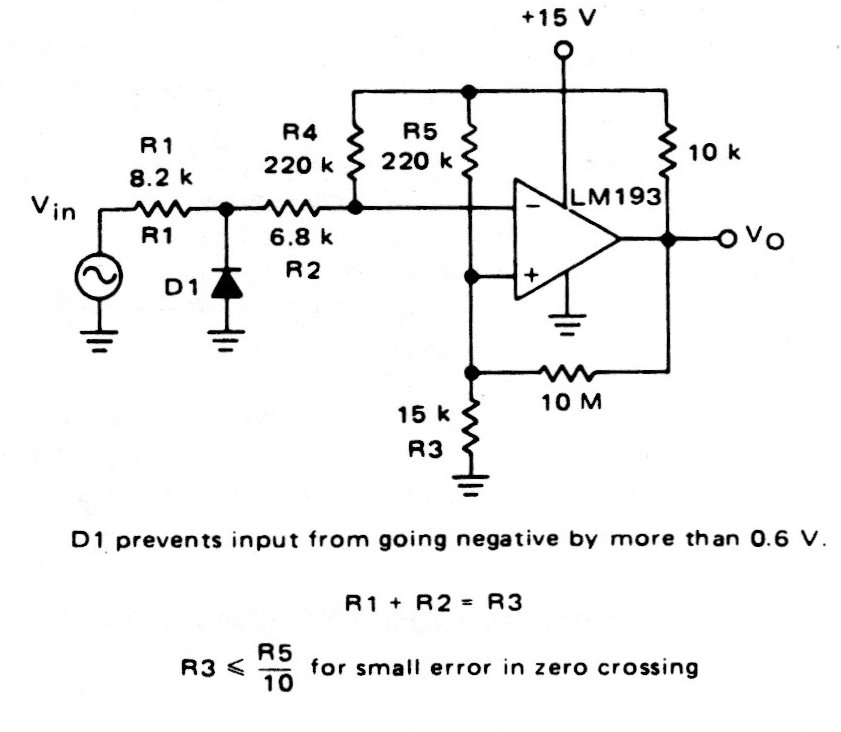

O operacional usado neste circuito não é muito comum atualmente, mas a configuração é válida para outros operacionais semelhantes. O circuito é de um manual antigo e as formulas para cálculos de componentes são dadas junto ao diagrama.
| Clique na imagem para ampliar |
