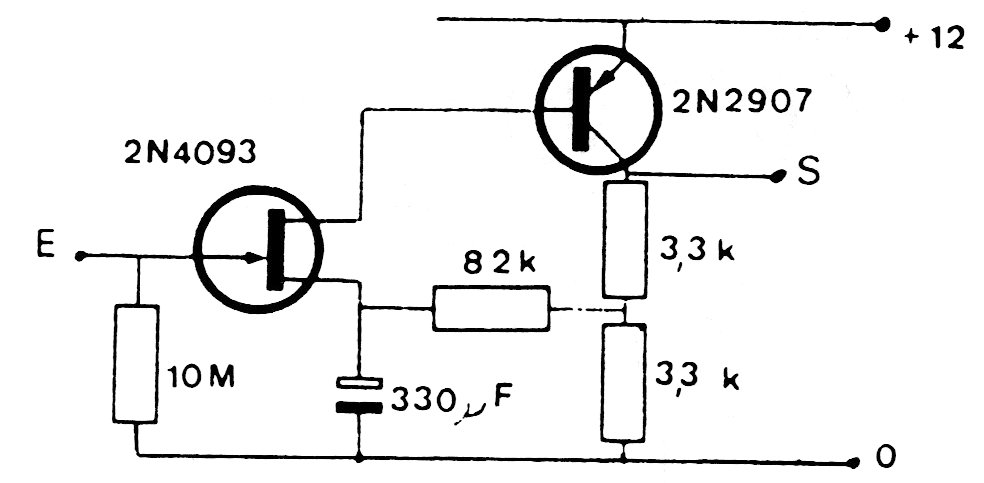

Na figura temos uma etapa de bom ganho e impedância de entrada muito elevada usando um FET de junção (JFET) e um transistor bipolar, que pode ser o BC558. O circuito é alimentado por 12 V e o FET pode ser o BF245 ou MPF102.
