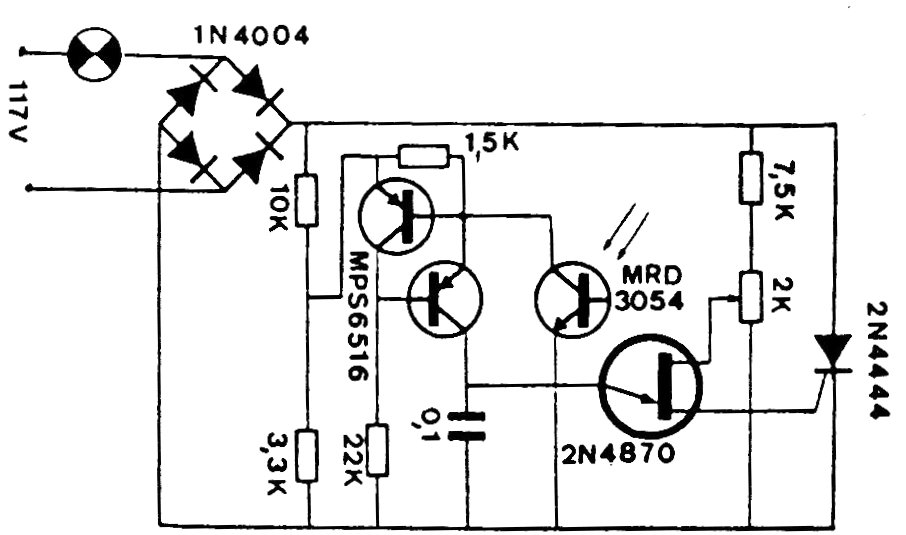

Este circuito utiliza uma ponte de diodos para se obter controla de onda completa com um SCR. Os diodos devem suportar a corrente da lâmpada que deve ser obrigatoriamente incandescente. O SCR deve ser dotado de dissipador de calor. Para o 1N4004 a potencia máxima é da ordem de 200 W.
