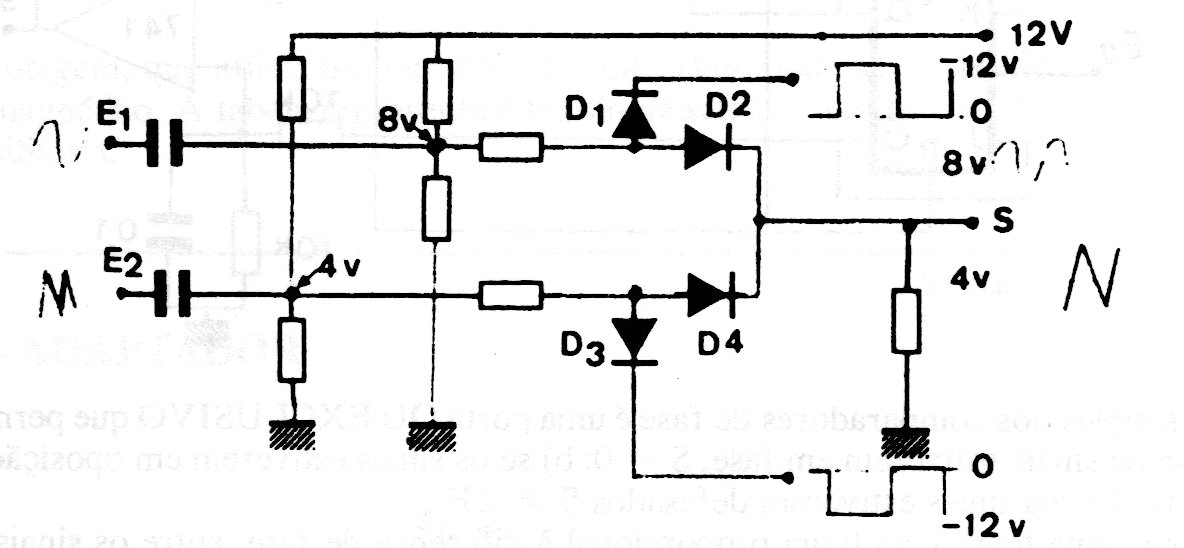

Esta configuração para comutação de sinais usa apenas diodos comuns de uso geral como os 1N4148. Os resistores dependem da aplicação tendo valores típicos entre 1 k e 10k. O circuito é para pequenos sinais.
| Clique na imagem para ampliar |
Esta configuração para comutação de sinais usa apenas diodos comuns de uso geral como os 1N4148. Os resistores dependem da aplicação tendo valores típicos entre 1 k e 10k. O circuito é para pequenos sinais.
