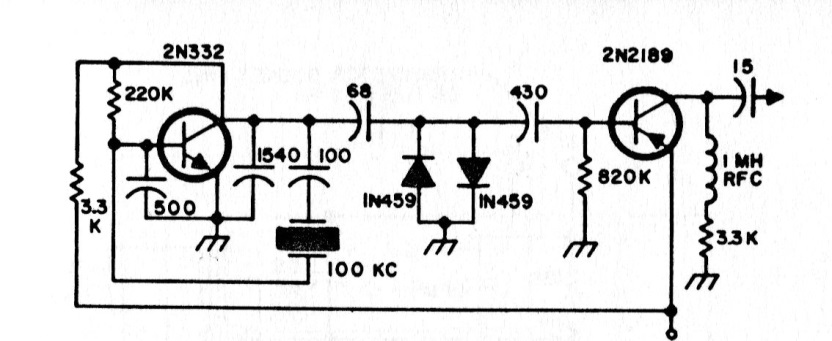

Este circuito gera um sinal preciso de 100 kHz. O sinal é dado por um cristal e pode ser usado para calibração de diversos tipos de circuitos. Os transistores podem ser tipos modernos como o BC548 ou 2N2222. O circuito é de uma antiga publicação americana. A alimentação pode ser feita com tensões de 9 a 15 V.
