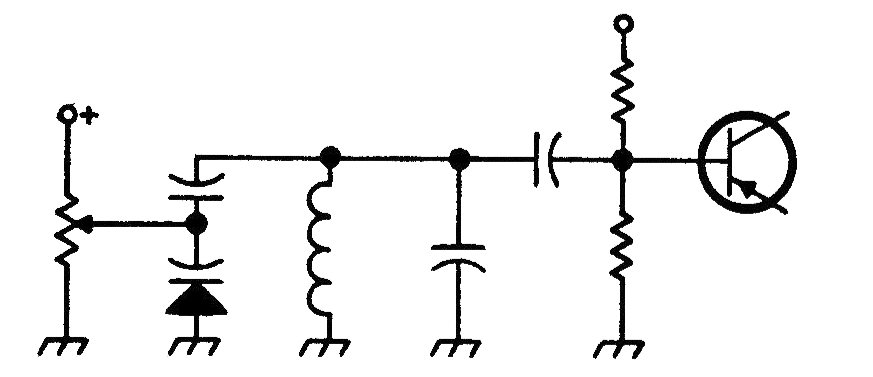

A figura mostra como utilizar um varicap num circuito de sintonia convencional. O circuito pode ser de um oscilador ou de uma etapa receptora. O valor do capacitor em série com varicap tipicamente pode estar entre 1 pF e 100 pF conforme a frequência central do circuito e a variação desejada.
