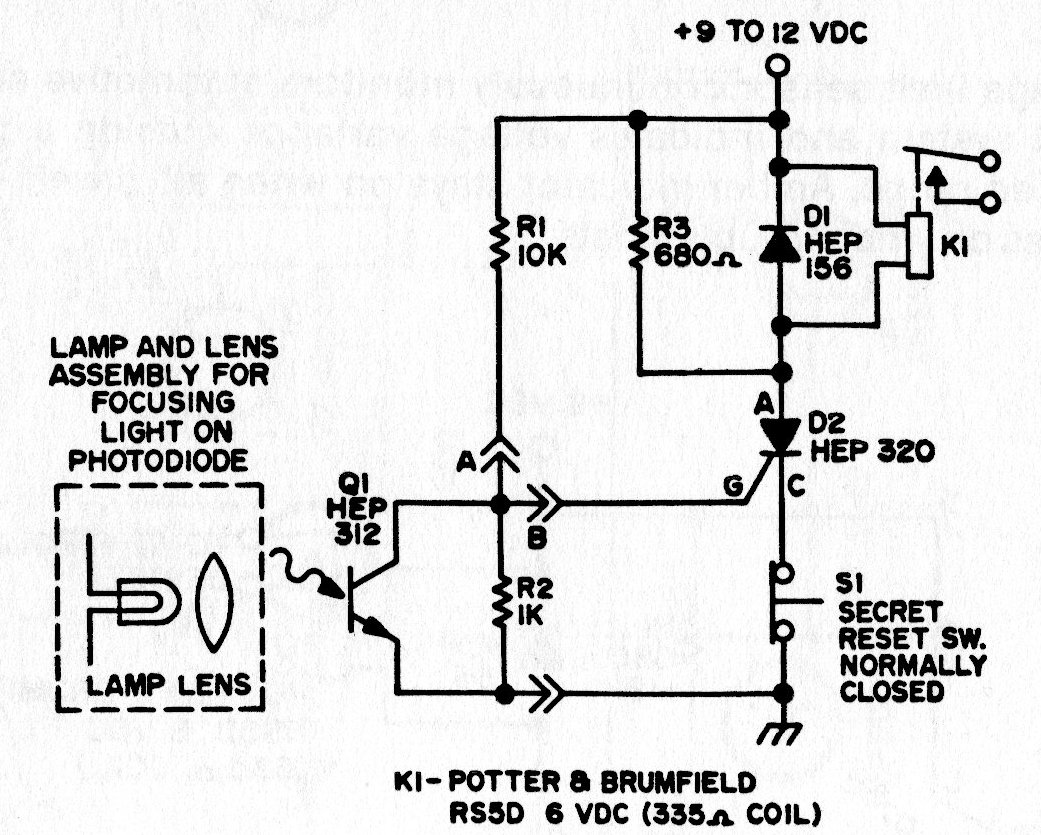

O sensor deste circuito pode ser qualquer foto-transistor e o SCR pode ser o TIC106. O circuito e de uma documentação antiga e a alimentação deve ser feira com 9 ou 12 V conforme o relé seja de 6 ou 12V, lembrando a compensação da queda de tensão no SCR.
