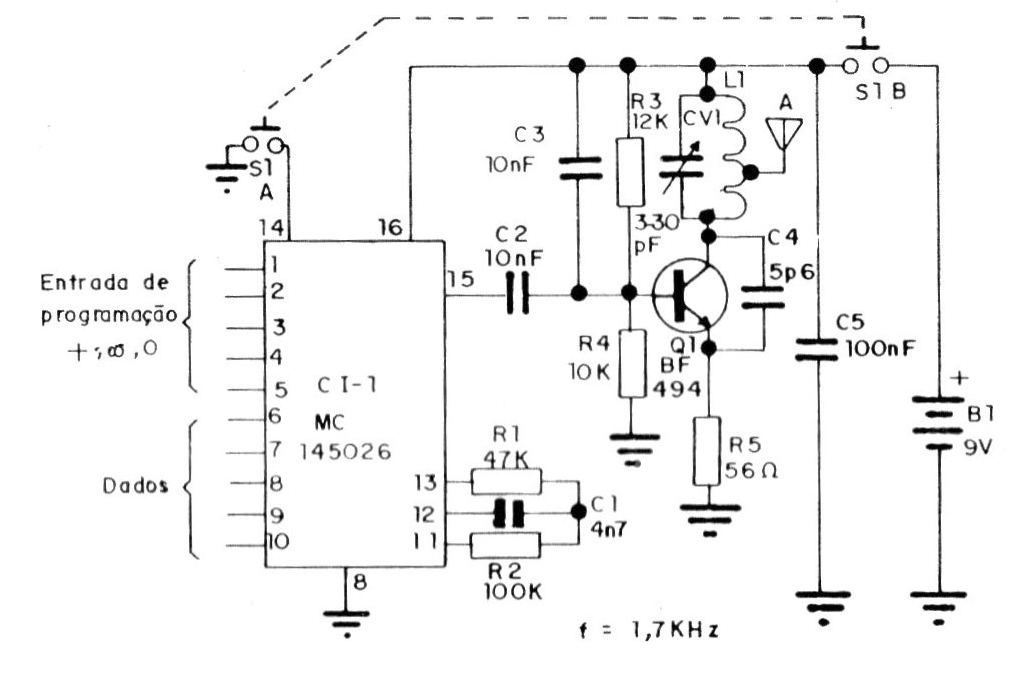

O circuito integrado usado neste codificador é de tipo não comum atualmente, mas encontrado em muitos controles remotos de portões antigos. Na figura temos o transmissor que tem o código programado por jumpers. A bobina do transmissor depende da faixa de frequências de operação.
| Clique na imagem para ampliar |
