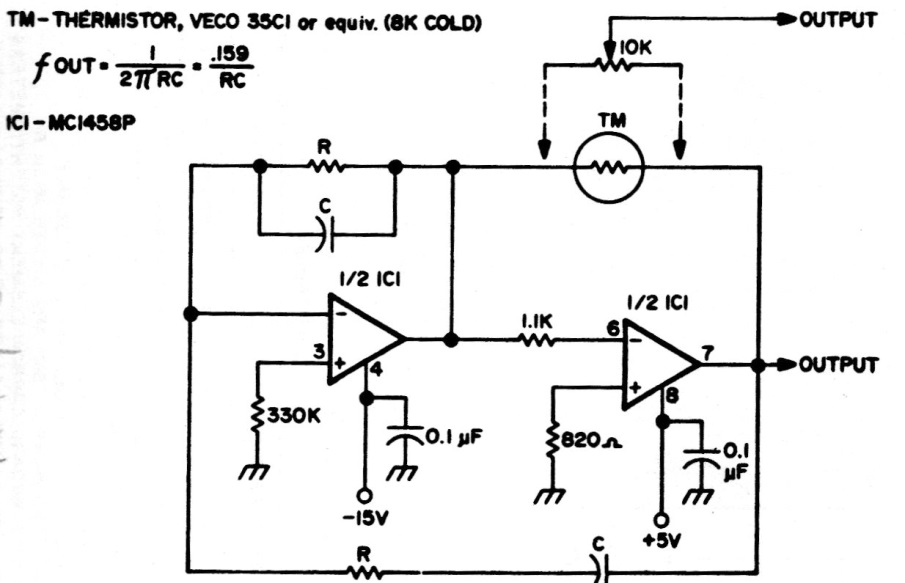

Este circuito, encontrado numa documentação antiga, usa um integrado pouco comum, mas pode ser implementado com operacionais modernos. A frequência depende de R e C e o termistor pode ser substituído por equivalente de 10k a 100k.
| Clique na imagem para ampliar |
