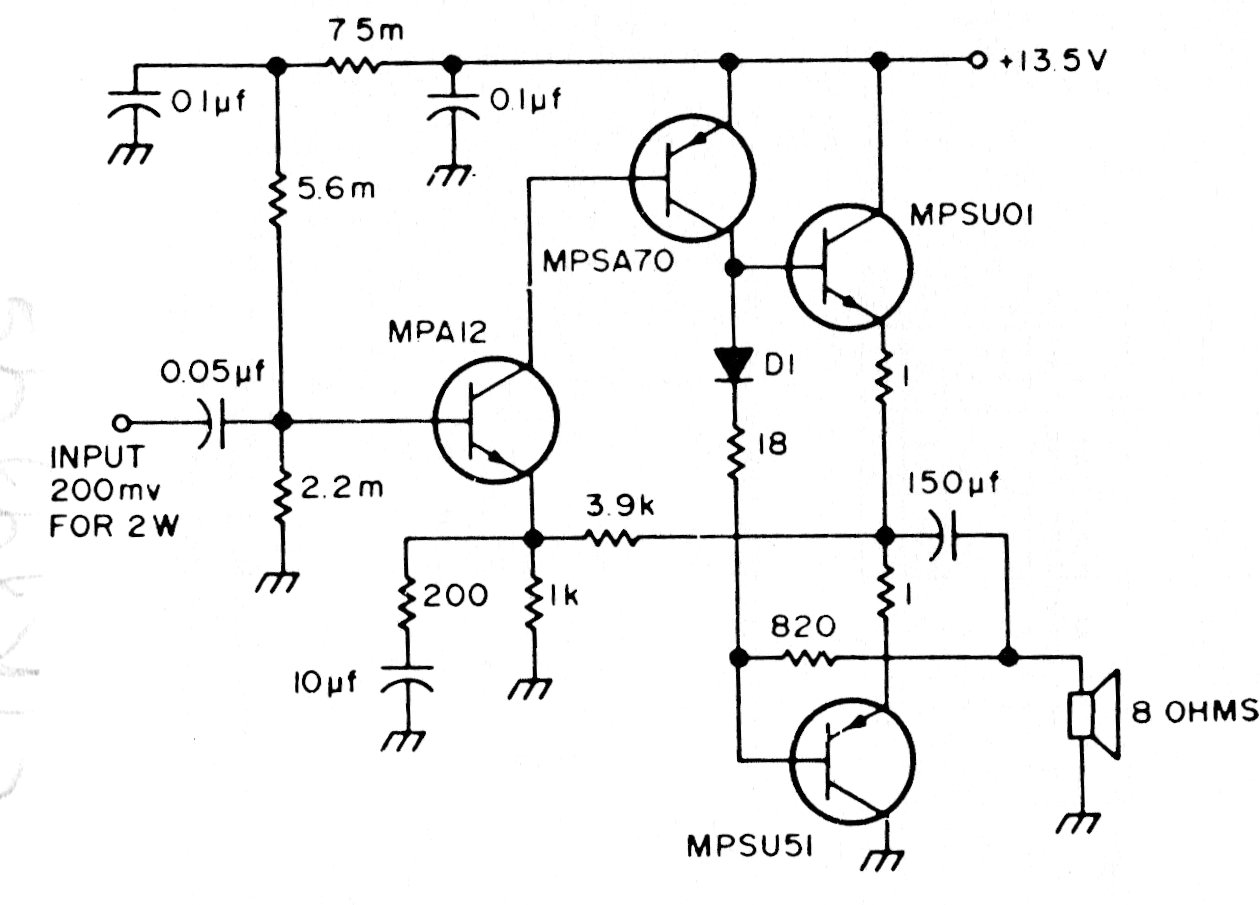

Este circuito é de uma documentação da Motorola dos anos 70. Os transistores admitem equivalentes modernos com o par TIP31 e 32 para a saída ou mesmo BD135 e BD136. Os demais transistores podem ser de uso geral.
| Clique na imagem para ampliar |
Este circuito é de uma documentação da Motorola dos anos 70. Os transistores admitem equivalentes modernos com o par TIP31 e 32 para a saída ou mesmo BD135 e BD136. Os demais transistores podem ser de uso geral.
