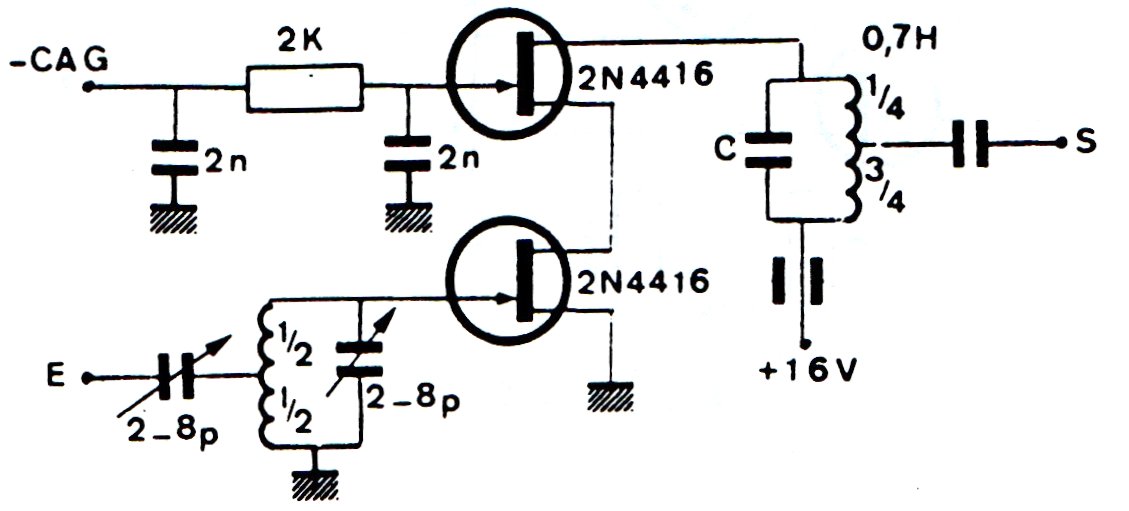

Com este circuito é possível obter um ganho de 17 dB na amplificação de um sinal de alta frequência. O circuito é para sinais de baixa intensidade e as bobinas devem ressoar na frequência dos sinais amplificados. Com os transistores indicados a frequência máxima chega aos 200 MHz.
