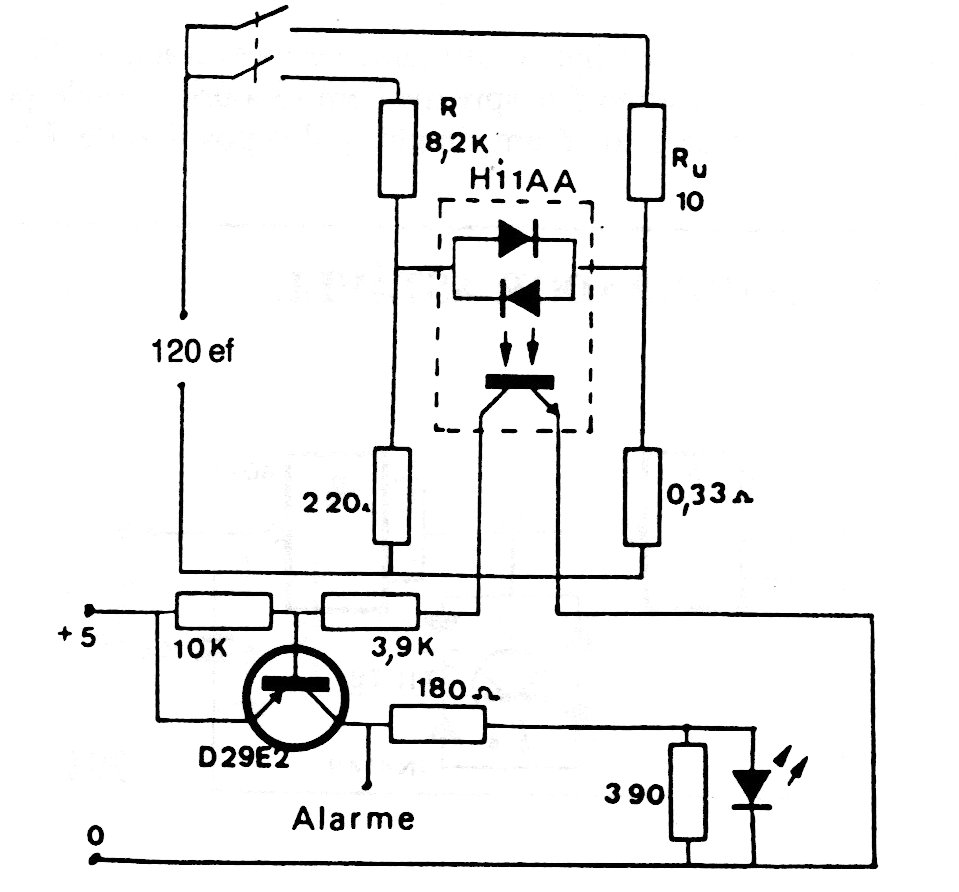

Esta configuração bem elaborada que usa um acoplador óptico diferente foi encontrada numa documentação antiga. O circuito detecta quando há um corte na carga, o que pode significar a tentativa de um intruso de desativar o alarme. Adaptações podem ser feitas para operar com microcontroladores.




| Clique na imagem para ampliar |
