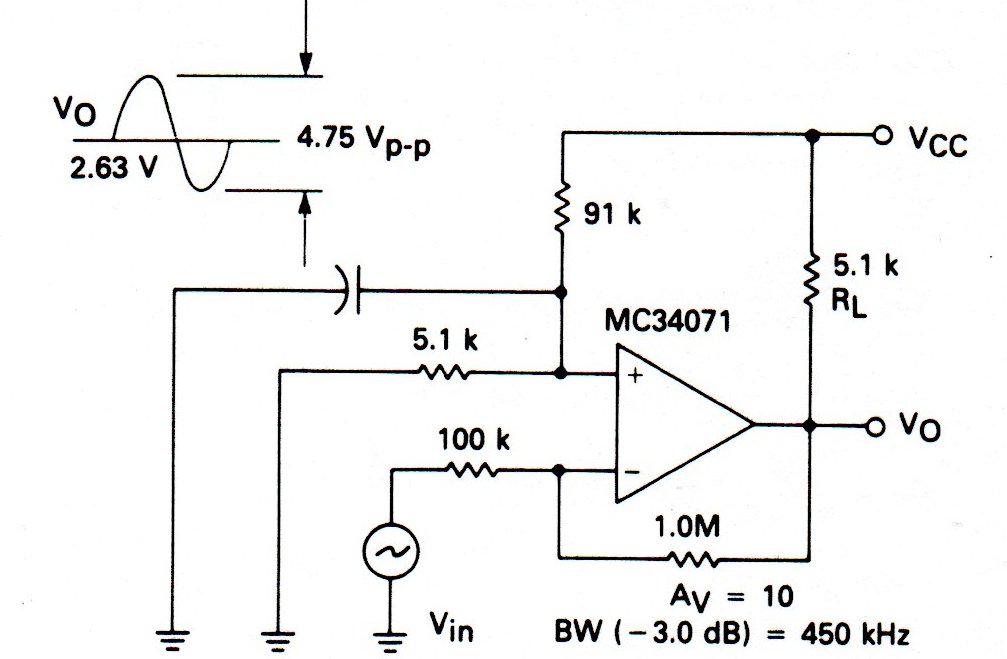

Esta configuração com o operacional da Motorola dos anos 90 pode ser modificada para usar operacionais modernos. A faixa passante é de 450 kHz e o ganho é 10. Observe a intensidade do sinal de saída.
| Clique na imagem para ampliar |
Esta configuração com o operacional da Motorola dos anos 90 pode ser modificada para usar operacionais modernos. A faixa passante é de 450 kHz e o ganho é 10. Observe a intensidade do sinal de saída.
