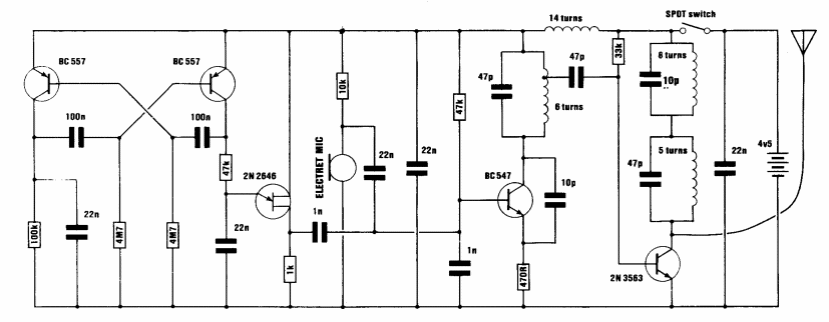

Este transmissor influi um oscilador que modula a etapa transmissora e ao mesmo detecta sinais sonoros com um pequeno microfone. Encontramos o circuito numa documentação americana. Os capacitores devem ser do tipo cerâmico. Veja os circuitos anteriores para detalhes das bobinas.
| Clique na imagem para ampliar |
