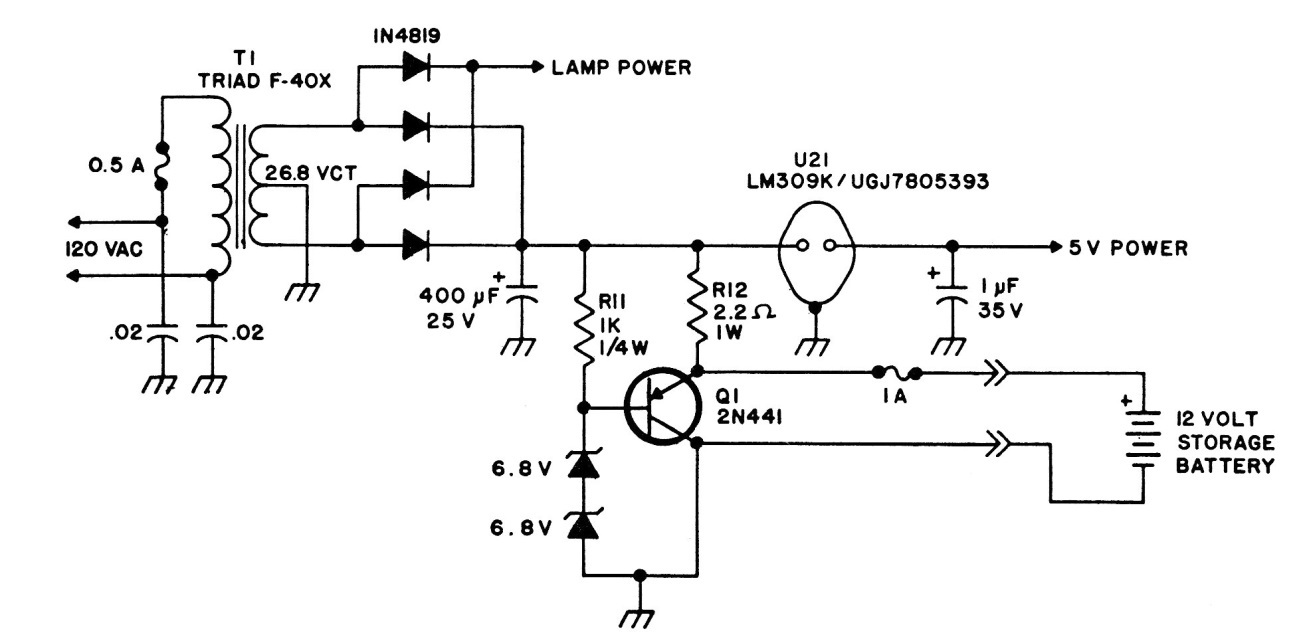

Esta fonte dos anos 80 usa uma bateria para evitar a interrupção do fornecimento de energia em caso de corte na rede. O transistor regulador é de tipo pouco comum atualmente, mas podem ser usados equivalentes em configuração semelhante. O regulador deve ser dotado de dissipador de calor.
| Clique na imagem para ampliar |
