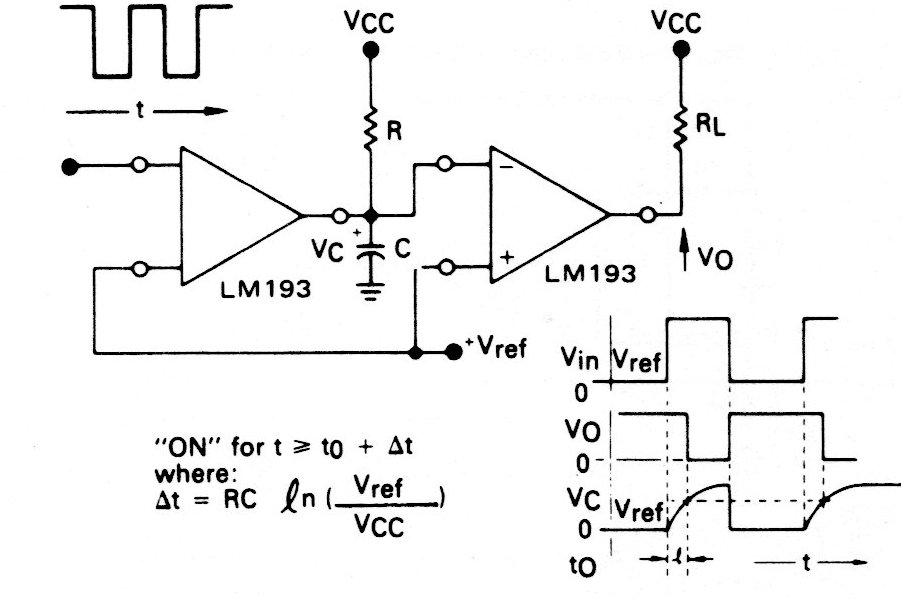

Este circuito, obtido do manual do componente, pode ser elaborado com operacionais equivalentes. O LM193 é um operacional próximo do 741 e neste circuito são dadas as formas de onda e fórmulas para cálculos dos componentes.
