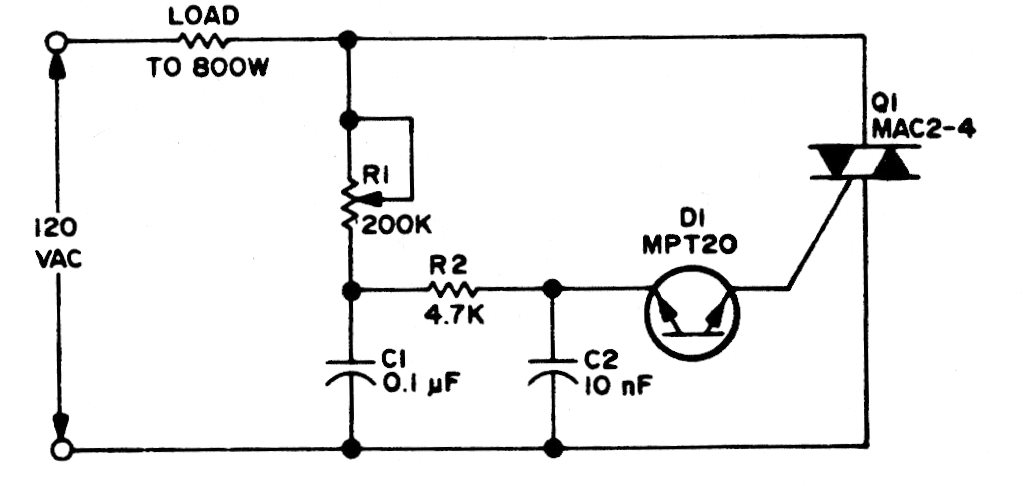

Esta configuração tradicional de dimmer para lâmpadas incandescentes aparece em outros pontos desta seção, obtidas de fontes diferentes. Q1 é um diac e para redes de 220 V deve-se alterar o capacitor C1. O triac deve ser dotado de dissipador de calor conforme a carga.
