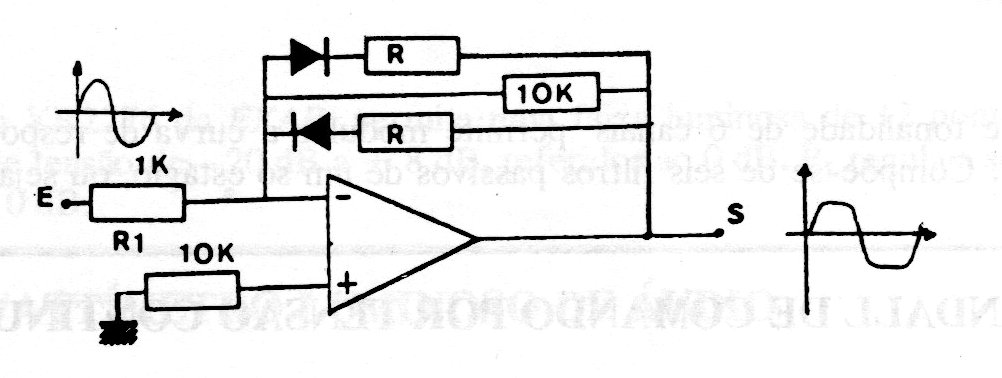

O circuito apresentado faz uso de um amplificador operacional comum que deve ser alimentado por fonte simétrica. Os resistores R de 10k a 1M determinam o ganho e a compressão do sinal.
| Clique na imagem para ampliar |
O circuito apresentado faz uso de um amplificador operacional comum que deve ser alimentado por fonte simétrica. Os resistores R de 10k a 1M determinam o ganho e a compressão do sinal.
