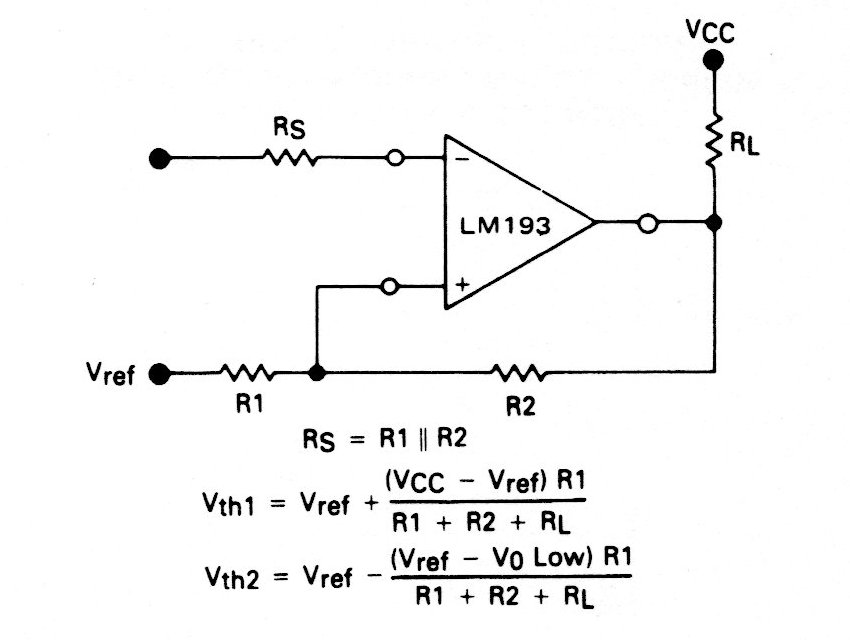

O operacional usado neste circuito não é muito comum atualmente, mas a configuração é válida para tipos mais modernos. Junto ao diagrama são dadas as formulas para cálculos dos componentes.
| Clique na imagem para ampliar |
O operacional usado neste circuito não é muito comum atualmente, mas a configuração é válida para tipos mais modernos. Junto ao diagrama são dadas as formulas para cálculos dos componentes.
