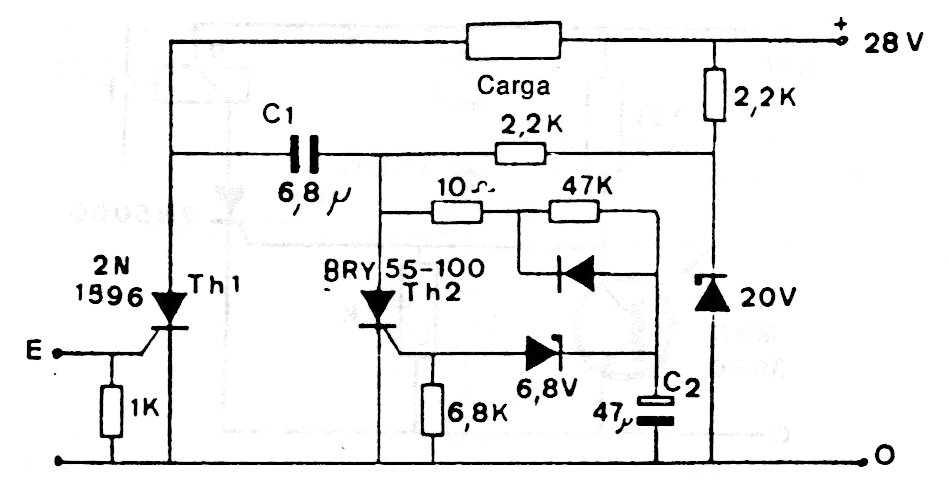

Eis mais uma versão de temporizador com SCR. Esta usa um sistema biestável para disparo por sinal externo. O capacitor C1 deve ser escolhido conforme as características de disparo do SCR. A tensão pode ficar entre 15 e 40 V conforme a carga e os SCRs usados.
