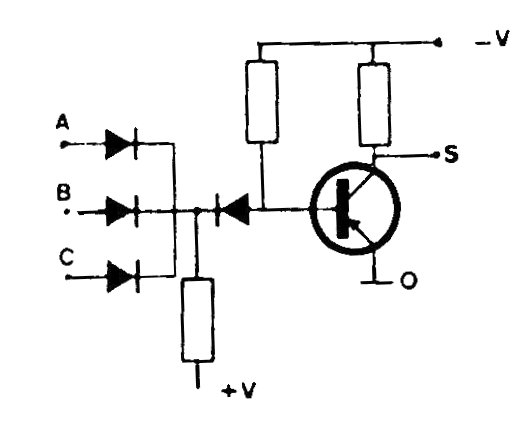

A figura mostra um shield de função lógica NOR ou Não-OU usando diodos de uso geral e um transistor comum. O circuito pode funcionar com 5V o resistor de base tem 47k e o de coletor 22k.
