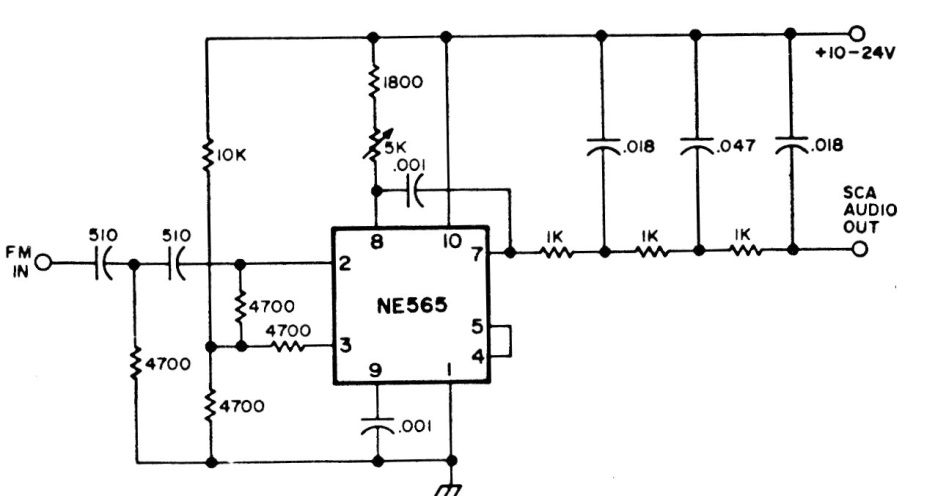

Este é um circuito de aplicação típico de um PLL 565. O circuito é indicado para selecionar o sinal d e 67 kHz, mas os componentes podem ser alterados para operação em outras faixas de frequência. Esta frequência era usada para circuitos eliminados de anúncios em FM na época de sua publicação, nos anos 80.
| Clique na imagem para ampliar |
