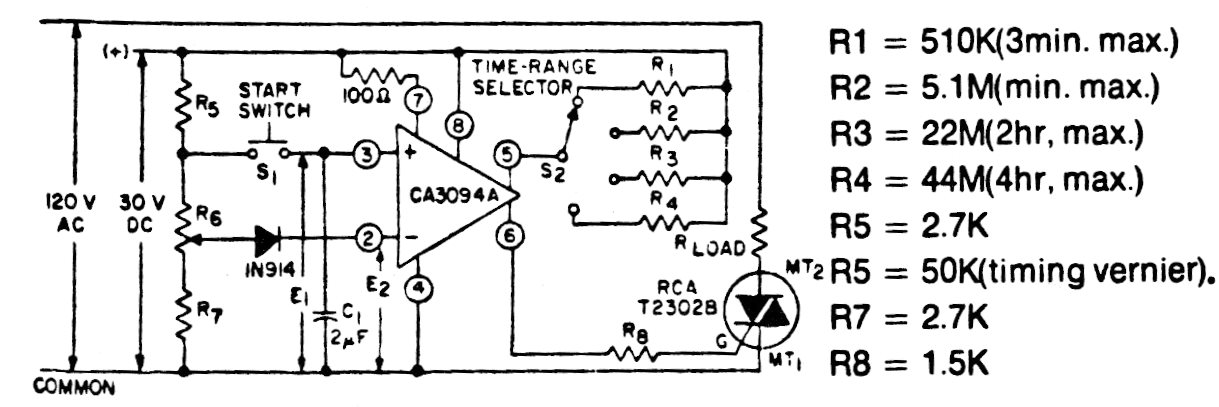

Este timer controla diretamente uma carga ligada à rede de energia através de um triac. O circuito é de uma documentação antiga da RCA. O circuito integrado usado é pouco comum atualmente, mas o circuito pode servir de base para projetos com operacionais equivalentes mais modernos.
| Clique na imagem para ampliar |
