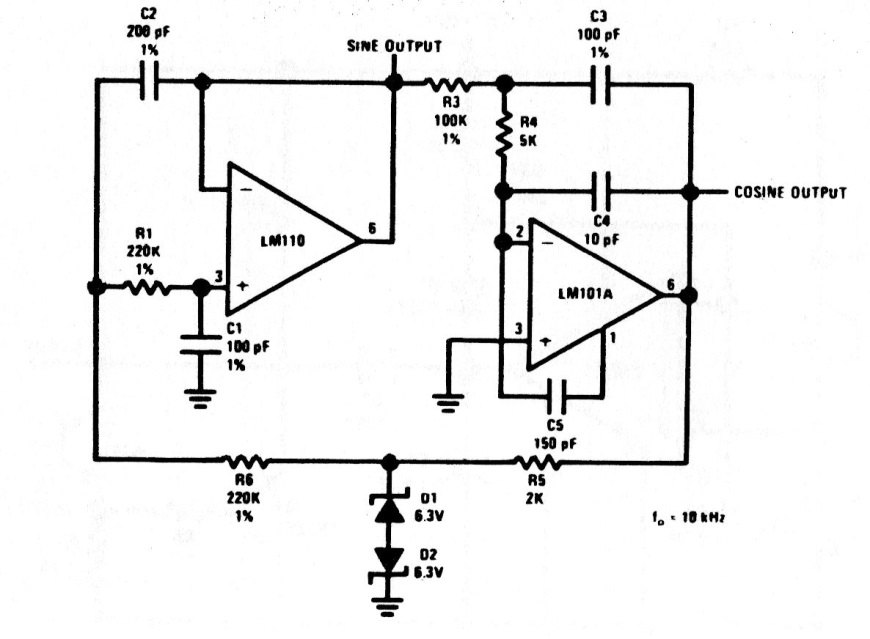

Este oscilador senoidal com amplificadores operacionais antigos exige fonte simétrica. Os diodos zener estabilizam o circuito e amplificadores operacionais modernos equivalentes podem ser usados. A frequência é dada pelos capacitores.
| Clique na imagem para ampliar |
