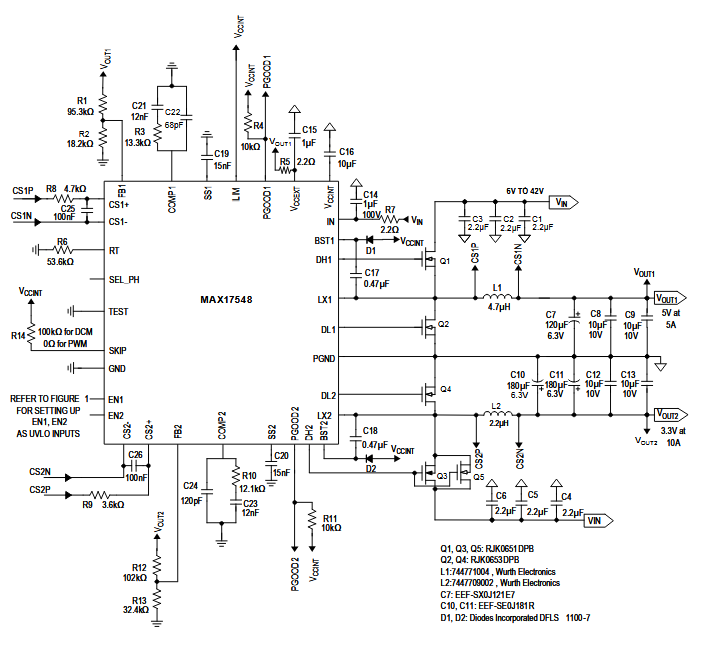

Este circuito é do próprio datasheet do componente, apresentado em 2017. O circuito se caracteriza por usar um indutor como sensor de corrente para o controle. O MAX17548 pode fornecer suas saídas de corrente em fase ou fora de fase conforme a aplicação. Os FETs devem ser escolhidos de acordo com a corrente que deve ser fornecida.
