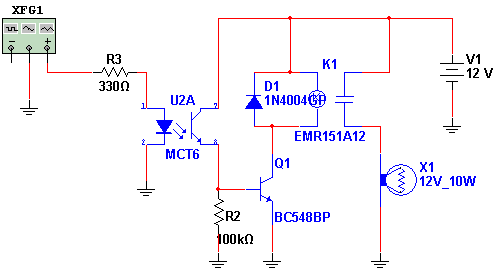

Este circuito aciona um relé com pulsos de luz que incidem num sensor que tanto pode ser um foto-transistor, como o simulado por U2A como até mesmo um LDR. A sensibilidade é dada por R2 que pode ser substituído por um trimpot de ajuste. Na simulação usamos um acoplador óptico excitado por um gerador de funções de modo que o relé vai abrir e fechar os seus contatos regularmente com os pulsos produzidos pelo LED do acoplador. Relés de 6 ou 12 V, conforme a alimentação podem ser usados. A corrente máxima da bobina para esta aplicação é de 100 mA.
Foto Relé 2
Arquivos para download: Simulação e Netlist
