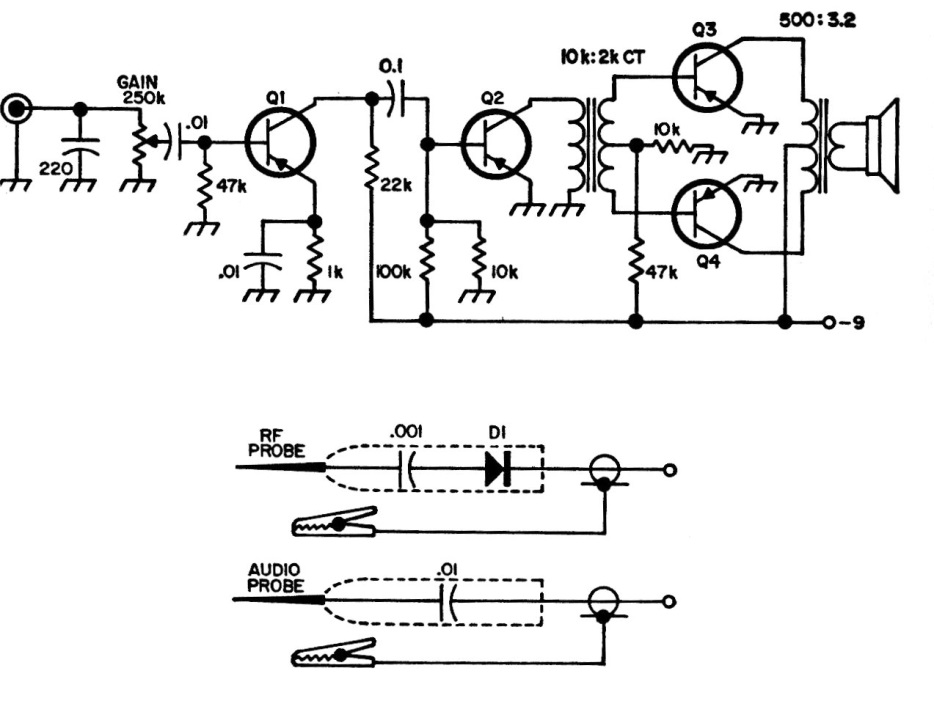

Este seguidor de sinais é de uma documentação dos anos 70. Assim, ele usa a configuração tradicional na época de um amplificador com etapas classe B e saída push pull com pequenos transformadores, como era usada em rádios transistorizados. Abaixo do diagrama temos as pontas de áudio e RF.
| Clique na imagem para ampliar |
