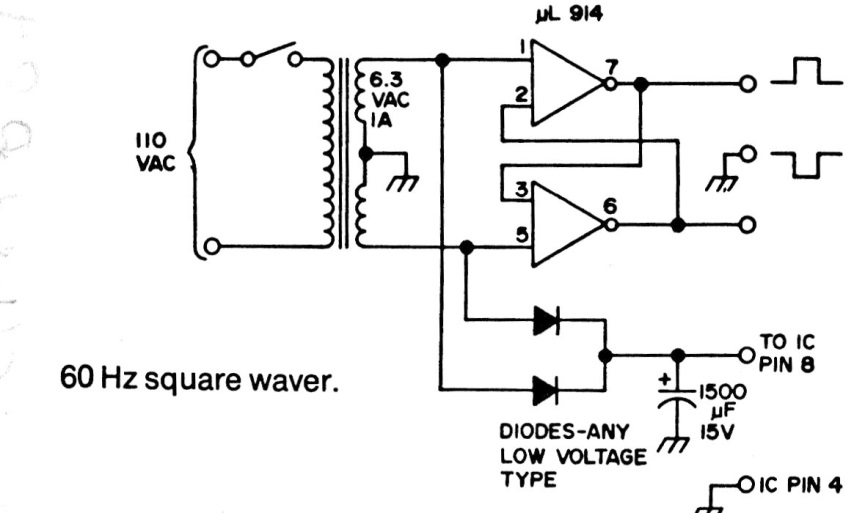

A finalidade deste circuito é obter um sinal quadrado de 60 Hz a partir da rede de energia. O sinal é compatível TTL podendo ser usado em cronômetros ou relógios. O circuito integrado admite equivalentes.
| Clique na imagem para ampliar |
A finalidade deste circuito é obter um sinal quadrado de 60 Hz a partir da rede de energia. O sinal é compatível TTL podendo ser usado em cronômetros ou relógios. O circuito integrado admite equivalentes.
