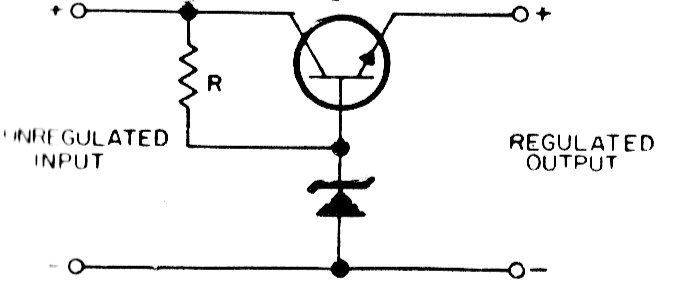

Na figura temos a configuração mais simples com um transistor de um regulador de tensão. A referência de tensão é dada pelo zener e o resistor calculado conforme a tensão e corrente desejadas, segundo as características do transistor.
