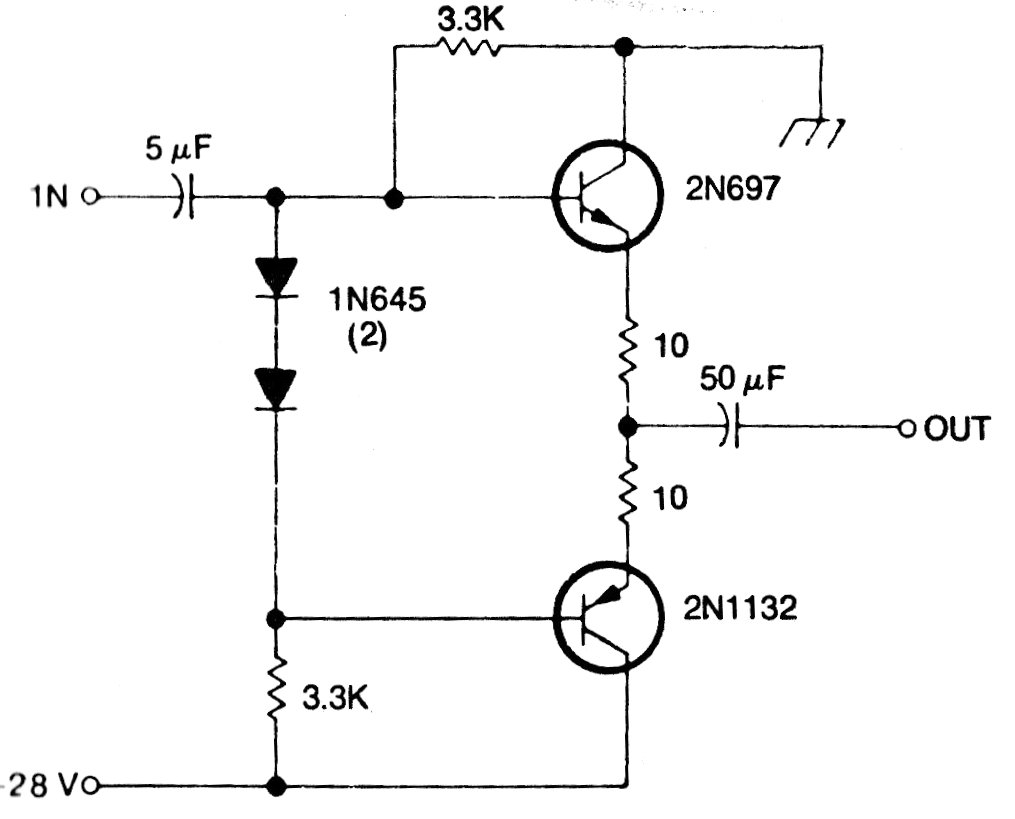

Esta configuração diferente de pré amplificador com 12 dB de ganho foi obtida numa documentação americana de dos anos 70. Podem ser usados transistores equivalentes modernos e os diodos são de uso geral. A alimentação de 28 V é justificada pelo uso em aviões da época.
| Clique na imagem para ampliar |
