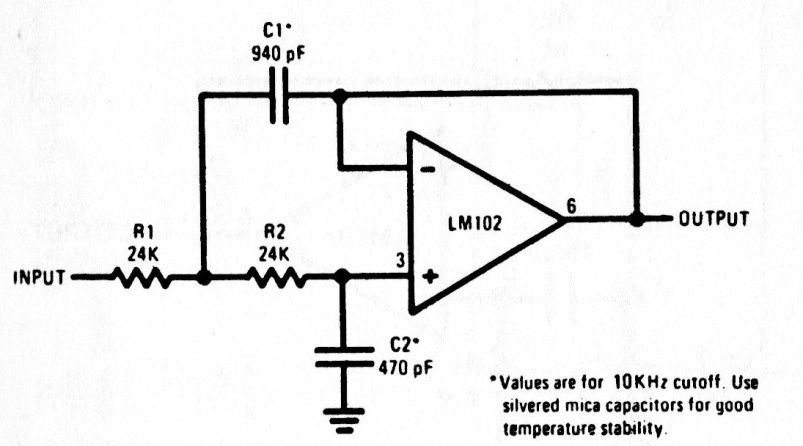

O amplificador operacional usado neste circuito admite equivalente, pois o circuito é de uma documentação antiga. Os componentes são calculados para uma frequência de 10 kHz e a fonte de alimentação deve ser simétrica.
