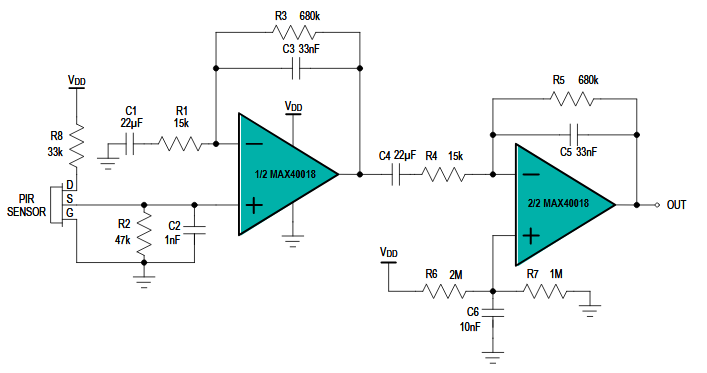

O circuito que apresentamos a seguir é de um sensor piroelétrico de movimento com base nos dois amplificadores operacionais do MAX40018 da Maxim. O circuito pode ser alimentado por tensões na faixa de 1,8 a 5,5 V e tem um consumo extremamente baixo.
| Clique na imagem para ampliar |
