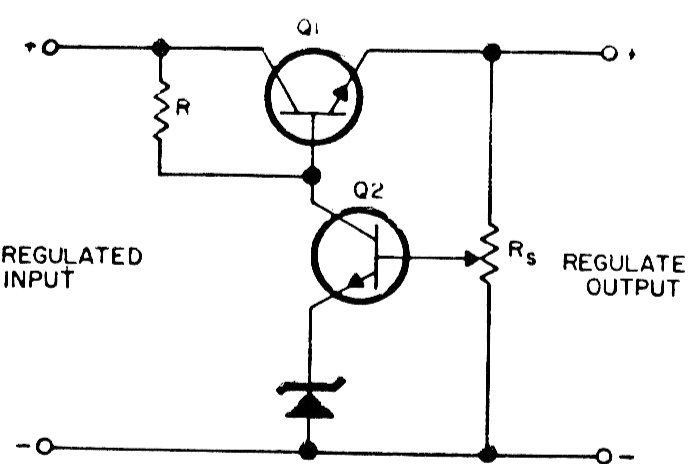

Na figura temos a configuração de um regulador variável de tensão com dois transistores e um diodo zener. O transistor principalmente, dependendo da corrente de saída deve ser dotado de dissipador de calor. Os componentes são calculados em função das características dos transistores e da tensão de saída.
