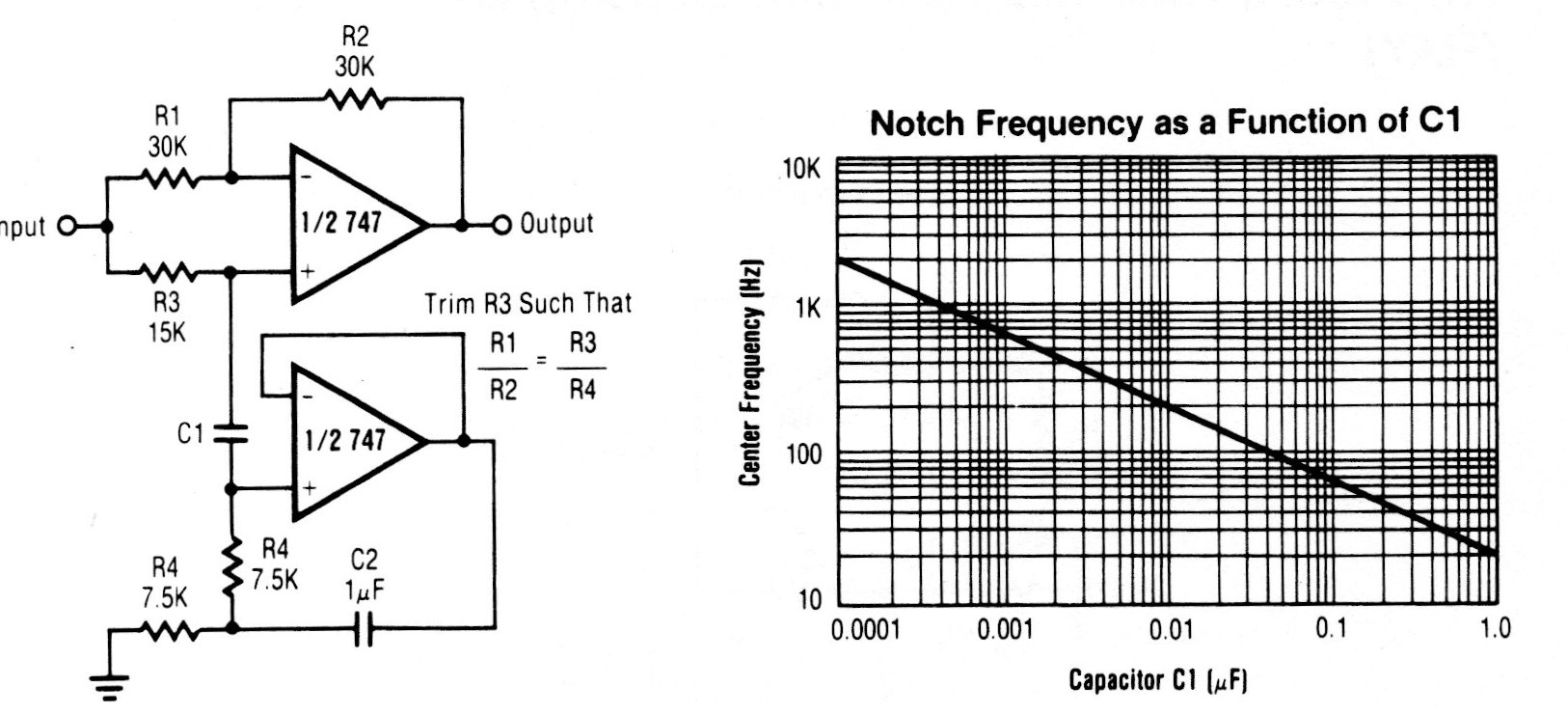

O 747 é um amplificador operacional antigo, mas a configuração vale para operacionais modernos. Neste circuito o 747 funciona como um girador e no gráfico ao lado do diagrama temos as características o circuito em função do capacitor usado.
| Clique na imagem para ampliar |
