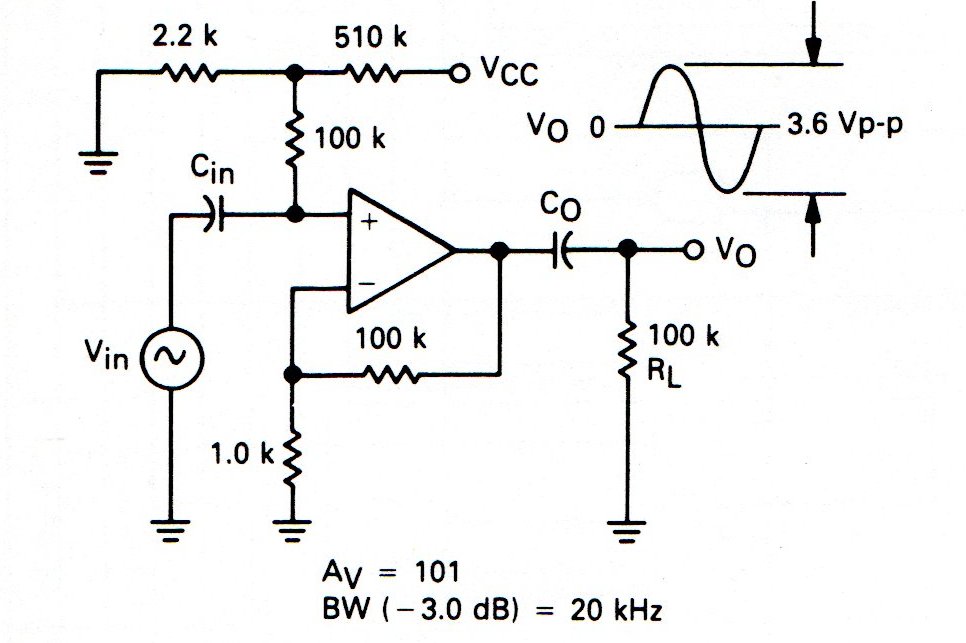

Esta é a configuração normal para um amplificador AC com banda passante de 20 kHz usando operacionais comuns como o MC33171, MC33172 e equivalentes da mesma série. A fonte de alimentação deve ser de 5 V o que permite usar o circuito como shield.
| Clique na imagem para ampliar |
