Disparador com Dois Transistores CIR8162S (CIR14006)

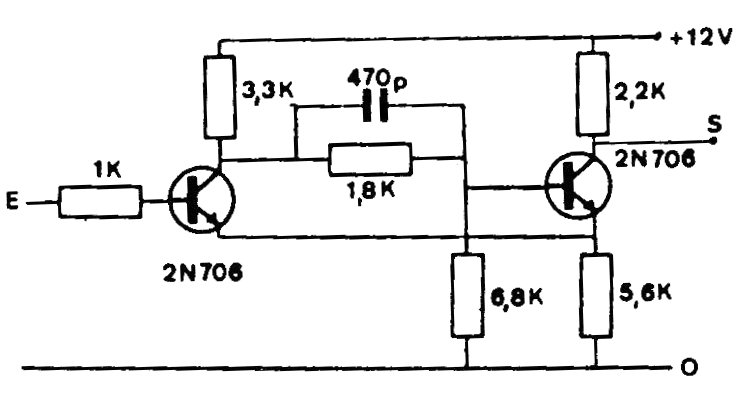

Este disparador de Schmitt foi encontrado numa documentação antiga. Os transistores podem ser do tipo de uso geral como o BC548 ou mesmo o 2N2222.

| Clique na imagem para ampliar |
