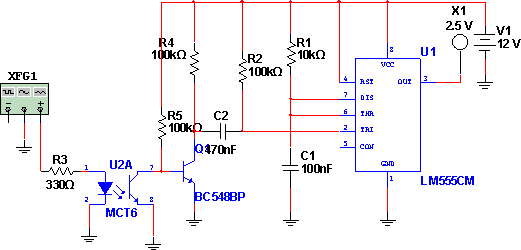

O circuito indicado produz um pulso de duração constante a partir de pulsos de muito curta duração que incidem no sensor. A duração do pulso indicada por X1 na simulação, depende da constante de tempo de R1 e C1 pela fórmula aproximada:
T = 1,1 x R1 x C1
A sensibilidade ao disparo é dada por R5 que pode ter valores entre 10 k e 1 M ? tipicamente. O foto-transistor de U2A pode ser substituído por um LDR, o que fizemos no exemplo prático em que é dada a placa de circuito impresso.
Na simulação um sinal retangular de baixa frequência dispara constantemente o circuito o que faz o indicador X1 acender em intervalos regulares.

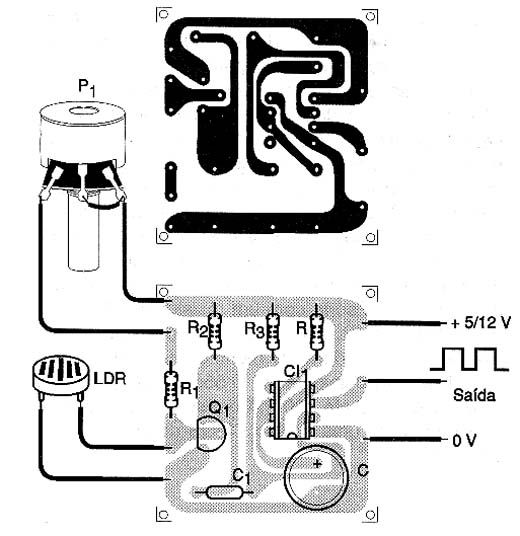

Uma placa de circuito impresso para a montagem, que pode ser alimentada por tensões de 5 a 12 V, é dada a seguir.
