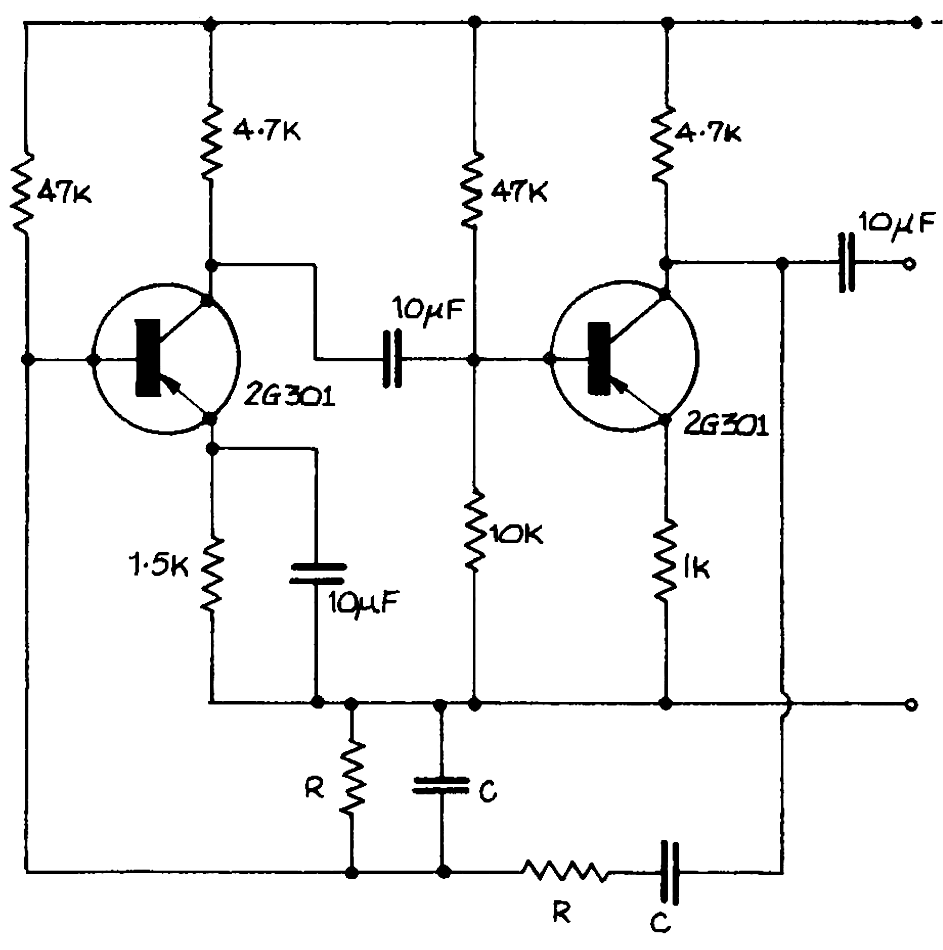

Esta é uma das muitas configurações possíveis para este tipo de oscilador que gera sinais senoidais cuja frequência é dada por R e C. Os transistores admitem equivalentes de uso geral. A alimentação pode ficar entre 9 e 15 V conforme os transistores usados.
