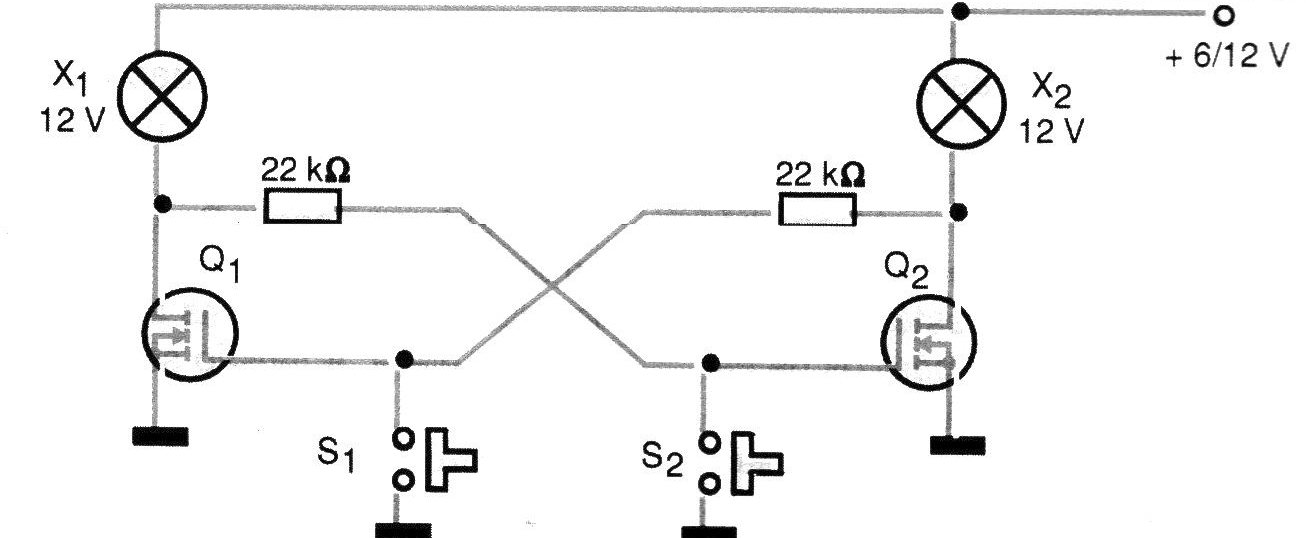

Um interessante flip-flop de potência é mostrado na figura. Neste circuito, ao pressionar um dos interruptores, o transistor correspondente vai ao corte, de modo que o outro passa a conduzir a corrente, acendendo a lâmpada correspondente. Se os interruptores forem substituídos por sensores tipo reed-switch o circuito pode ser empregado em automatismos, pois as lâmpadas podem ser trocadas por motores, solenoides ou outros elementos.
